Zabezpieczenie instalacji fotowoltaicznej z dwoma łańcuchami modułów — jak uniknąć błędów w rozdziale torów prądu stałego

Skomplikowane dachy z wieloma połaciami o różnej orientacji lub kącie nachylenia wymuszają podział modułów fotowoltaicznych na niezależne łańcuchy prądowe. Architektura budynku rzadko pozwala na ułożenie wszystkich paneli w jednym kierunku, co przy jednorodnym obwodzie skutkowałoby drastycznym spadkiem wydajności całego systemu. Zastosowanie falownika wyposażonego w dwa wejścia MPPT rozwiązuje ten problem, umożliwiając optymalne śledzenie punktu mocy maksymalnej dla każdego obwodu osobno. Poprawne funkcjonowanie układu wymaga precyzyjnego doboru aparatury modułowej po stronie prądu stałego. Brak pełnej separacji obu torów na etapie skrzynki przyłączeniowej całkowicie neguje technologiczne zalety inwertera dwuwejściowego.

Mechanika prądowa i zasady separacji

Wprowadzenie obu łańcuchów prądowych pod jeden wspólny ogranicznik przepięć stanowi poważny błąd projektowy. Taka konfiguracja powoduje, że algorytm inwertera ustala najniższy wspólny poziom napięcia dla całej instalacji, co trwale obniża uzyski energetyczne. Każdy string wymaga własnego toru zabezpieczenia, aby zapobiec wzajemnym zakłóceniom w procesie śledzenia mocy. Zjawisko to uwydatnia się w momentach nierównomiernego nasłonecznienia dachu.

Różne zacienienie poszczególnych połaci generuje odmienne charakterystyki prądowo-napięciowe w obu obwodach. Wpadający na moduły cień z komina, lukarny czy sąsiadującego drzewa wymusza redukcję parametrów pracy w danym łańcuchu. Właśnie dlatego pełna separacja galwaniczna po stronie prądu stałego zapobiega obciążaniu wydajnego obwodu przez obwód zacieniony. Prąd z gorzej nasłonecznionego stringu nie zaburza pracy drugiego zestawu, dzięki czemu instalacja utrzymuje stabilną produkcję energii w trudnych warunkach. Izolacja ta stanowi podstawowy wymóg bezpiecznej eksploatacji systemów solarnych.

Architektura sprzętowa i organizacja kabli

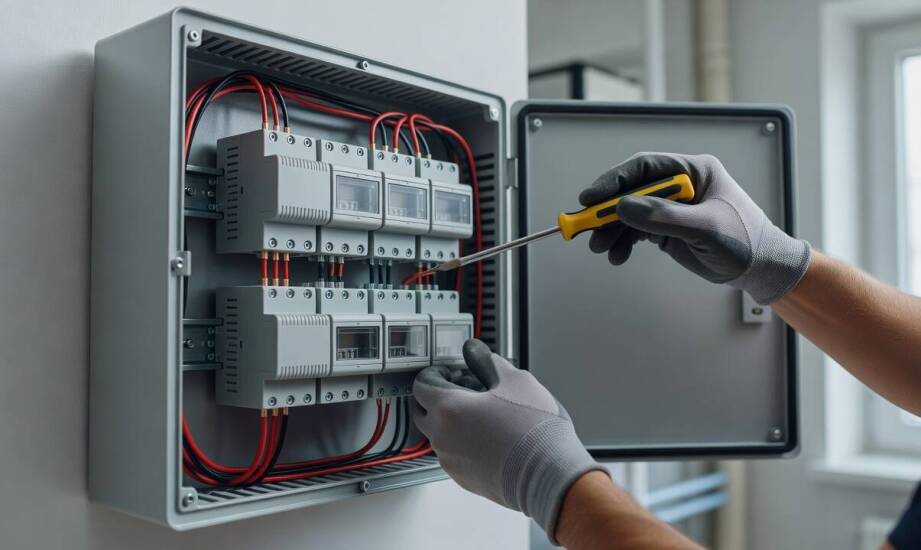

Gotowa rozdzielnica pv 2 stringi przeznaczona do obsługi inwertera dwuwejściowego składa się z dedykowanych komponentów dla każdego toru. Sprzęt ten obejmuje osobny bezpiecznik topikowy oraz niezależny ogranicznik przepięć na każdy z łańcuchów. Standardowe parametry takiej aparatury uwzględniają obsługę napięcia stałego do 1000 V oraz prąd roboczy na poziomie 15 A dla pojedynczego wejścia. System ochrony przeciwprzepięciowej w klasie T1+T2 charakteryzuje się prądem rozładowania 20 kA i wartością maksymalną 40 kA. Całość zamknięta jest w szczelnej obudowie, która chroni wrażliwe elementy przed wnikaniem pyłu i wilgoci.

Przedsiębiorstwo Rw Home Serwis zajmuje się produkcją zmontowanych skrzynek przyłączeniowych dla systemów fotowoltaicznych oraz pomp ciepła. Dostarczanie na rynek gotowych i przetestowanych rozwiązań bezpośrednio przyspiesza proces montażu po stronie ekip instalatorskich. Gwarantuje to wysokie bezpieczeństwo instalacji oraz pełną zgodność z rygorystycznymi normami elektrotechnicznymi, co ma kluczowe znaczenie podczas odbiorów technicznych obiektu.

Unikanie typowych błędów w prowadzeniu tras kabli

Nawet poprawnie dobrana aparatura traci swoje właściwości ochronne przy niewłaściwym układaniu przewodów solarnych wewnątrz obudowy. Prowadzenie kabli w sposób tworzący pętle indukuje niepożądane napięcia, które stają się groźne podczas wyładowań atmosferycznych. Instalatorzy często zachowują zbyt duże odległości między przewodem dodatnim a ujemnym tego samego stringu. Należy dążyć do ich maksymalnego zbliżenia, co skutecznie minimalizuje powierzchnię pętli indukcyjnej.

Kolejnym powszechnym problemem pozostaje krzyżowanie torów prądowych pochodzących z różnych łańcuchów wewnątrz jednej listwy zaciskowej. Brak fizycznego oddzielenia przewodów z dwóch obwodów zwiększa ryzyko wystąpienia łuku elektrycznego i utrudnia wizualną weryfikację połączeń. Prawidłowe trasowanie kabli wymaga konsekwentnego rozdzielenia prawej i lewej strony skrzynki dla odpowiadających im wejść inwertera.

Uporządkowane tory zasilające diametralnie ułatwiają późniejsze działania konserwacyjne. Gwałtowny spadek mocy rejestrowany na jednym z punktów MPPT bezpośrednio wskazuje na usterkę konkretnego łańcucha paneli. Diagnostyka ogranicza się wtedy do pomiarów na przypisanym torze w rozdzielnicy, bez odłączania prawidłowo pracującego obwodu.

Poprawnie zaprojektowana i zmontowana architektura zabezpieczeń gwarantuje stabilną współpracę z inwerterami wielowejściowymi. Fizyczna separacja łańcuchów chroni falownik przed skutkami zwarć i asymetrii napięć, pozwalając na maksymalne wykorzystanie potencjału paneli ułożonych na trudnych dachach. Wybór certyfikowanych zestawów instalacyjnych eliminuje ryzyko błędów połączeniowych i znacząco skraca czas pracy monterów. Przejrzysty podział torów prądowych upraszcza procedury serwisowe, umożliwiając szybką lokalizację usterek bez naruszania wewnętrznych plomb producenta falownika.
